343kWp 彩钢瓦屋顶项目 · 已完工 · 我方投资建设
装机规模：343 kWp
组件配置：528 块 650W 组件
项目类型：工商业屋顶分布式光伏
系统类型：自发自用，余电上网
投资模式：业主零投资，由我方投资建设
建筑类型：家居类厂房
屋面类型：彩钢瓦屋顶
屋面面积：约 1920 ㎡
施工条件：楼面吊装及场地条件基本不受限
屋面处理：老旧彩钢瓦屋面，经承重复核并加建一层彩钢板后安装导轨与组件
项目采用彩钢瓦导轨安装方案。施工前先完成备案，并在承重计算与屋面处理完成后组织安装。 电线电缆全部走桥架，兼顾防水安全、美观与规范性。
在老旧彩钢瓦屋面条件下，通过加建彩钢板、优化逆变器就近布置、桥架统一走线与智能监控运维， 实现了兼顾安全、规范与后期维护效率的工商业屋顶光伏项目。
针对混合屋顶，设计阵列、组织施工、电气运维、最终交付
项目屋面为彩钢瓦屋顶，面积约 1920 平方米。现场楼面、吊装及场地条件基本不受限， 施工组织相对顺畅。考虑到原屋面较老，项目先完成承重计算，并通过加建一层彩钢板后再安装导轨与组件， 在保障结构安全的同时兼顾后续施工稳定性。
项目共安装 528 块 650W 光伏组件，总装机容量约 343kWp，采用彩钢瓦导轨安装形式。 设计阶段进行了遮挡分析，并结合现场条件进行串线及逆变器配置优化，尽量靠近阵列布置设备， 以缩短线路路径并提升系统布局的合理性。
项目电线电缆全部采用桥架敷设，整体走线更安全、防水且美观规范。 系统设置防雷接地，预留检修通道，并配置监控系统与智能运维能力， 便于后续巡检、故障发现与运行管理。
本项目由我方投资建设，不配置储能系统，采用“先备案、后施工”的实施流程， 合法合规推进。项目配套商业意外险，并提供合同期内的质保与运维承诺， 让业主在前期投入、建设流程与后期运行方面都更省心。
这里先放标准占位图结构。后续你只需要替换图片路径、alt 和每张图说明文字即可。

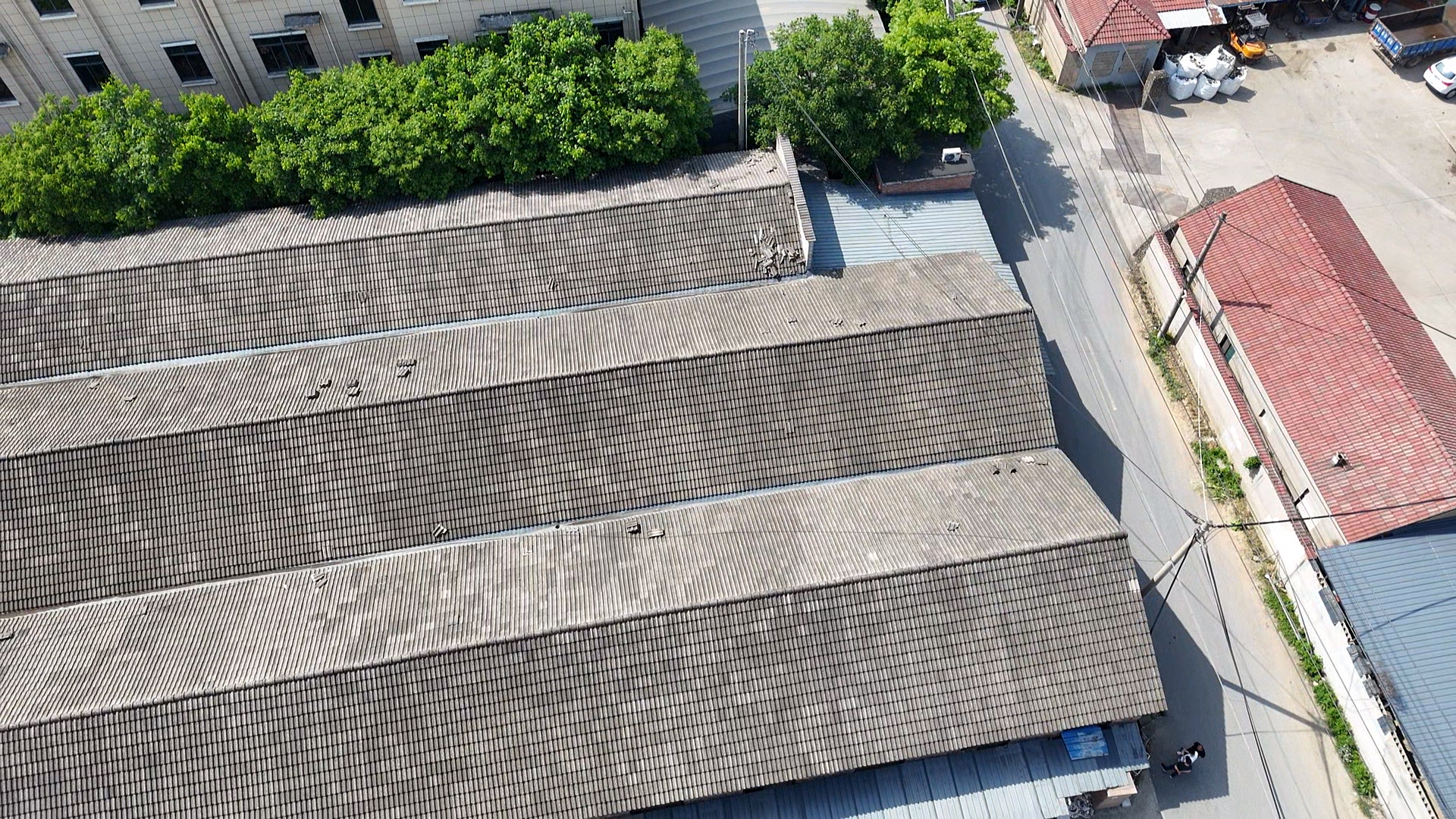

屋面整体情况

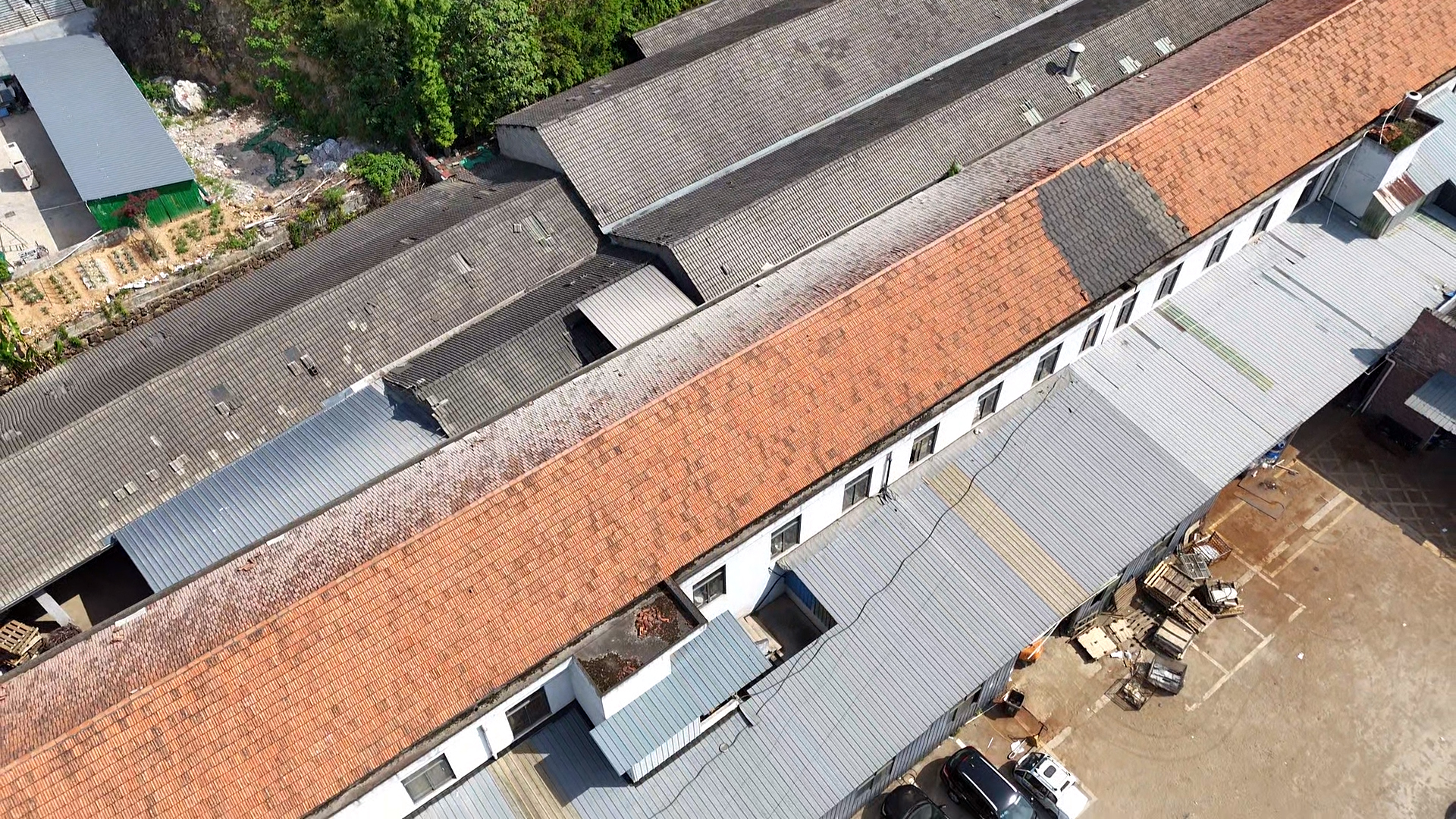

屋面整体情况

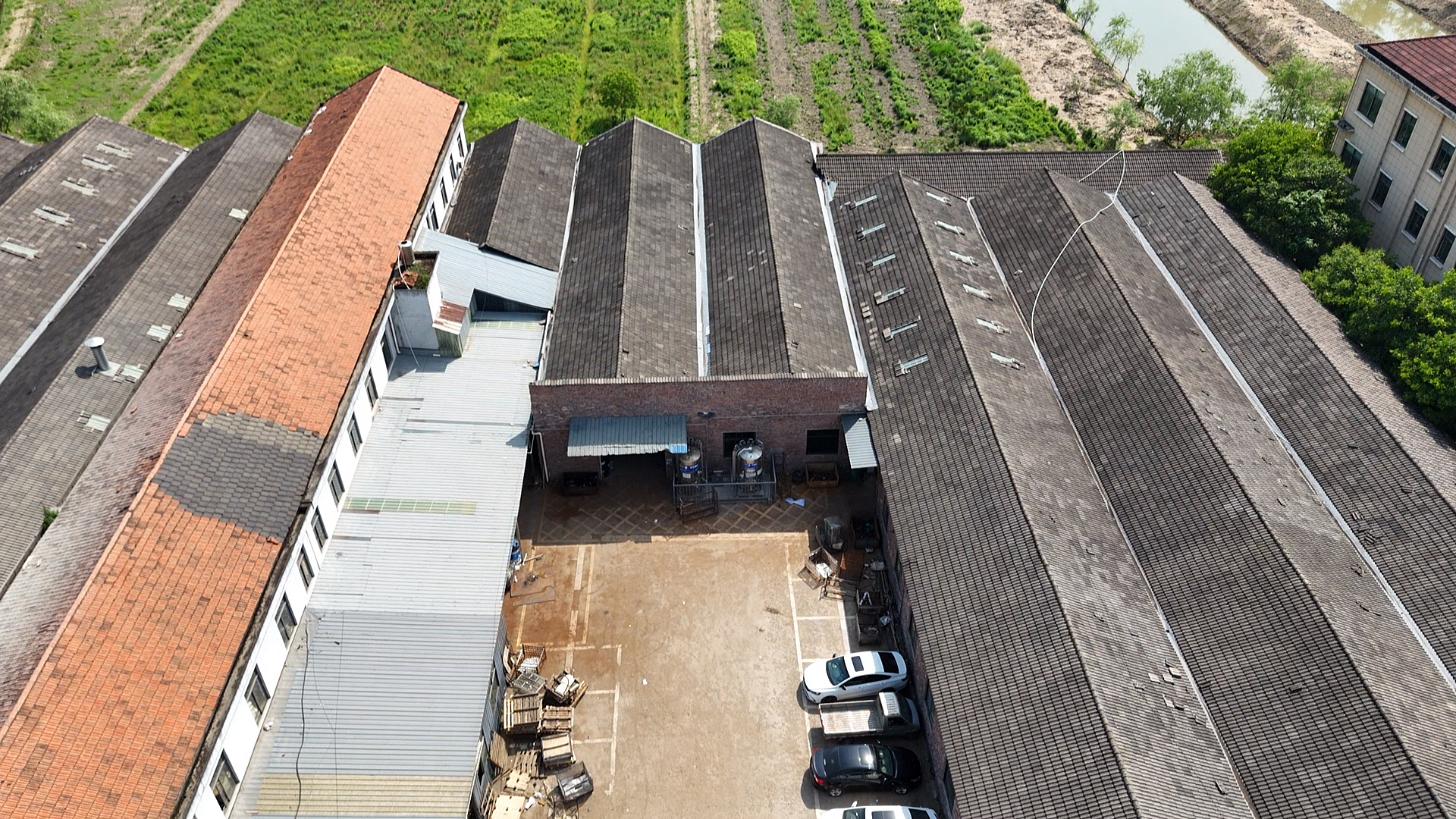

屋面整体情况

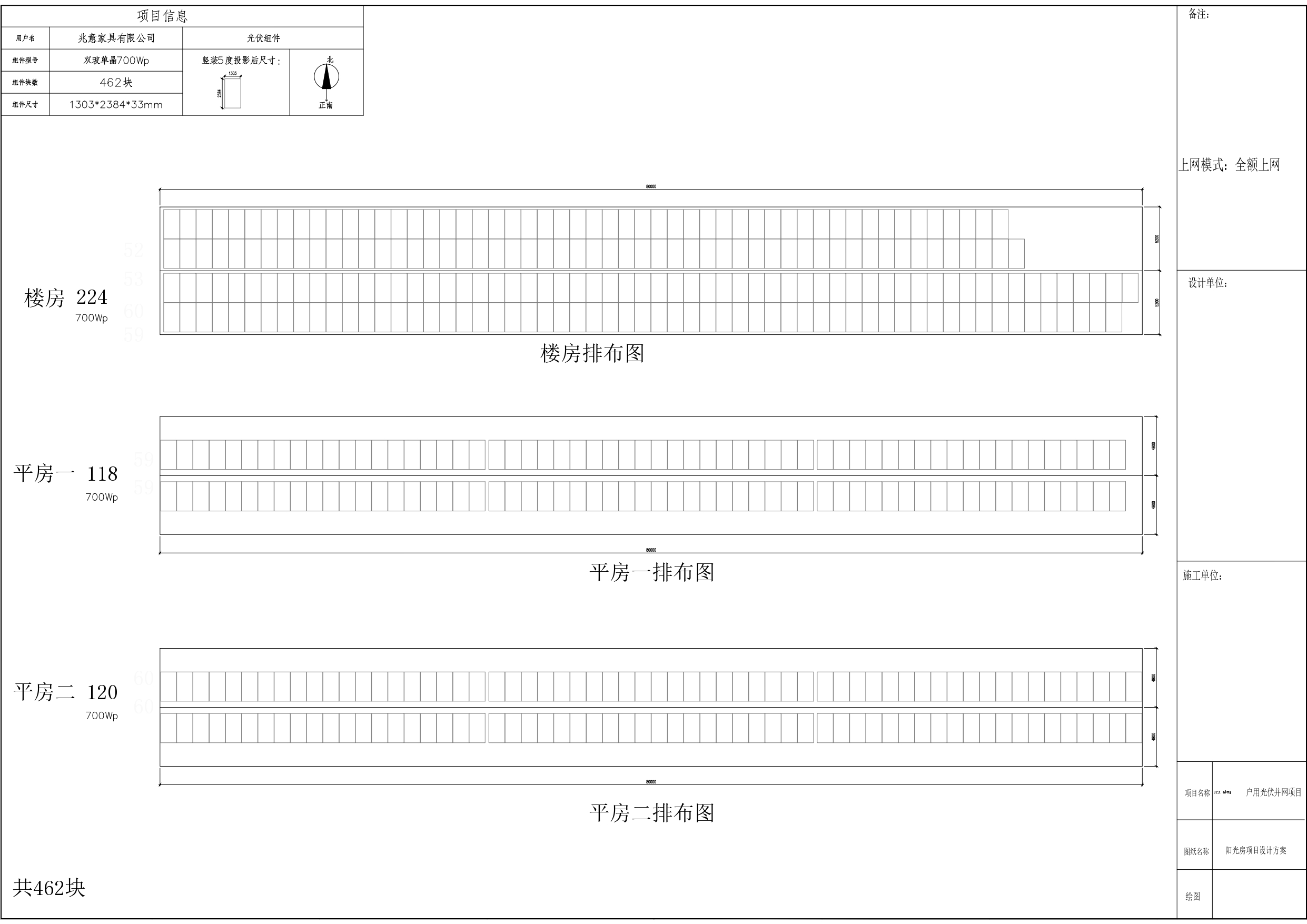

光伏排布图

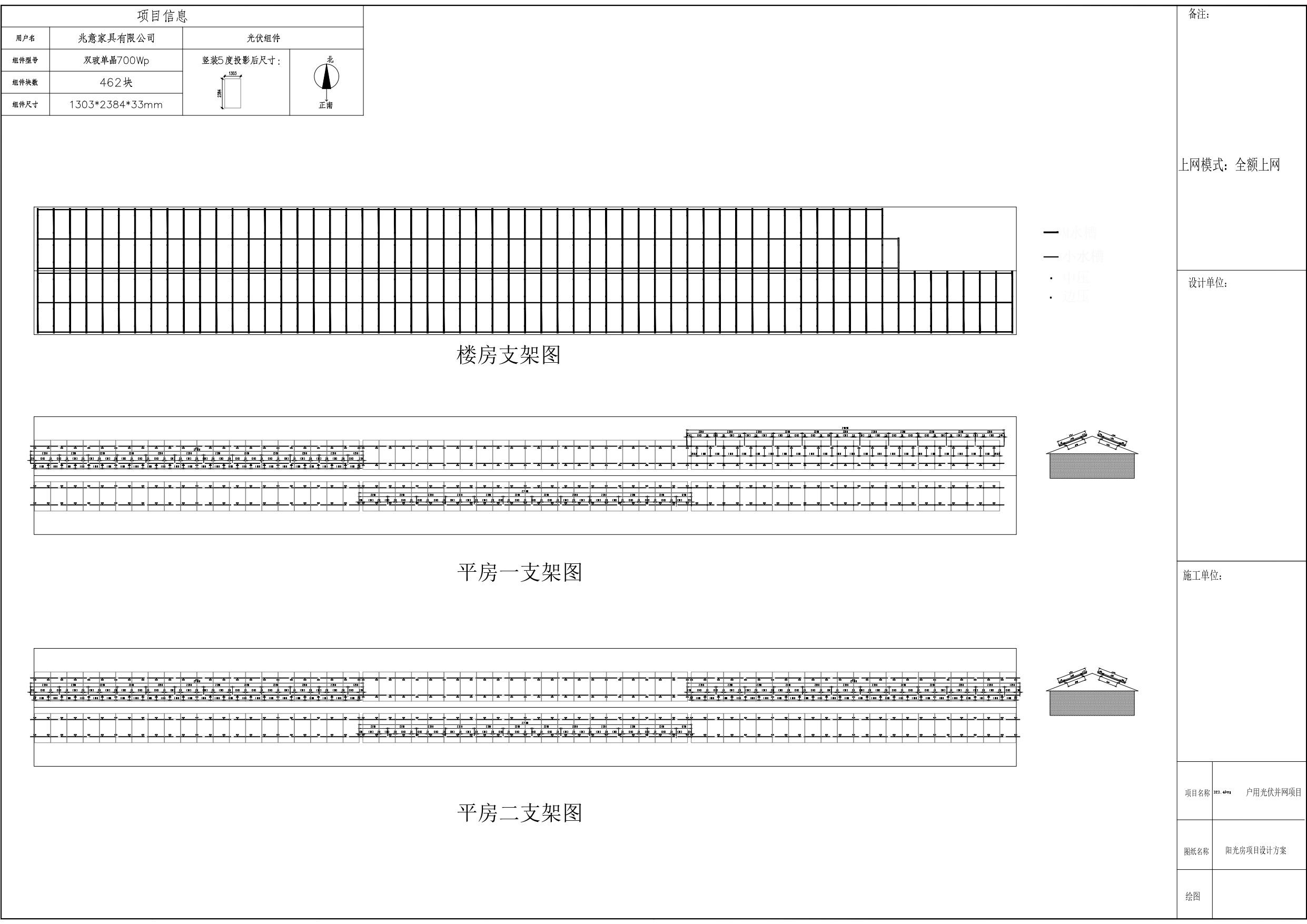

光伏支架图

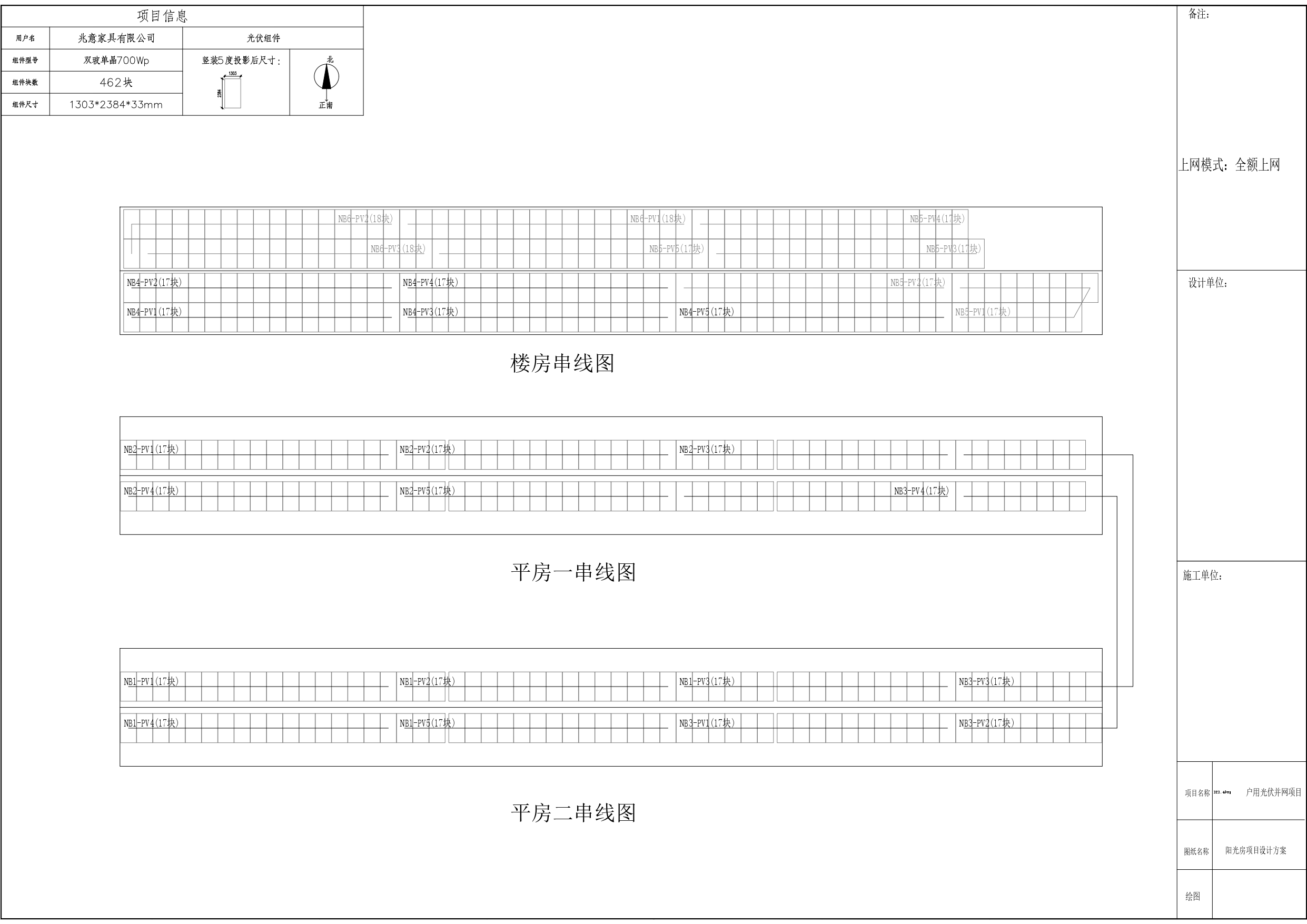

光伏串线图
