81kWp 小体量项目 · 我方投资建设 · 合法合规实施
装机规模：81 kWp
组件配置：117 块 690W 组件
项目类型：工商业屋顶分布式光伏
系统类型：自发自用
投资模式：我方投资建设
屋面面积：约 411 ㎡
屋面基础：水泥顶屋面
屋面形式：人字坡框架式阳光房
施工条件：楼面、吊装及场地基本不受限
结构情况：承重已完成计算
项目采用框架式阳光房结构进行组件布置，并结合现场条件进行串线及逆变器优化设计。 电线电缆全部走桥架，兼顾防水安全、美观与施工规范性。
在 411 平方米屋面条件下，通过人字坡框架式阳光房结构、遮挡分析与标准化电气布置， 实现了兼顾安全、美观与后期运维效率的小体量工商业光伏项目。
围绕“标准化 + 快速交付”的小体量项目解决方案
项目屋面基础为水泥顶屋面，采用框架式阳光房结构进行布置，整体为人字坡形式。 现场楼面、吊装及场地条件基本不受限，施工组织相对顺畅，且对工厂正常生产基本无影响。 在施工前已完成承重计算，为项目实施提供了结构安全基础。
项目共安装 117 块 690W 光伏组件，总装机容量约 81kWp。 设计阶段进行了遮挡分析，并结合框架式阳光房与人字坡结构特点进行排布优化， 同时根据现场情况完成串线与逆变器靠近布置设计，提升系统布局合理性。
项目电线电缆全部采用桥架敷设，整体走线更加防水、安全、美观且规范。 系统配置防雷接地设计，预留检修通道，并配备监控系统与智能运维能力， 便于后续巡检、运行监测与维护管理。
本项目由我方投资建设，不配置储能系统，按照“先备案、后施工”的流程推进， 合法合规完成项目实施。项目已配置商业意外险，并提供合同期内的质保与运维承诺， 让业主在建设与运行阶段都更安心。
框架结构清晰 · 电气布置规范 · 便于长期运维

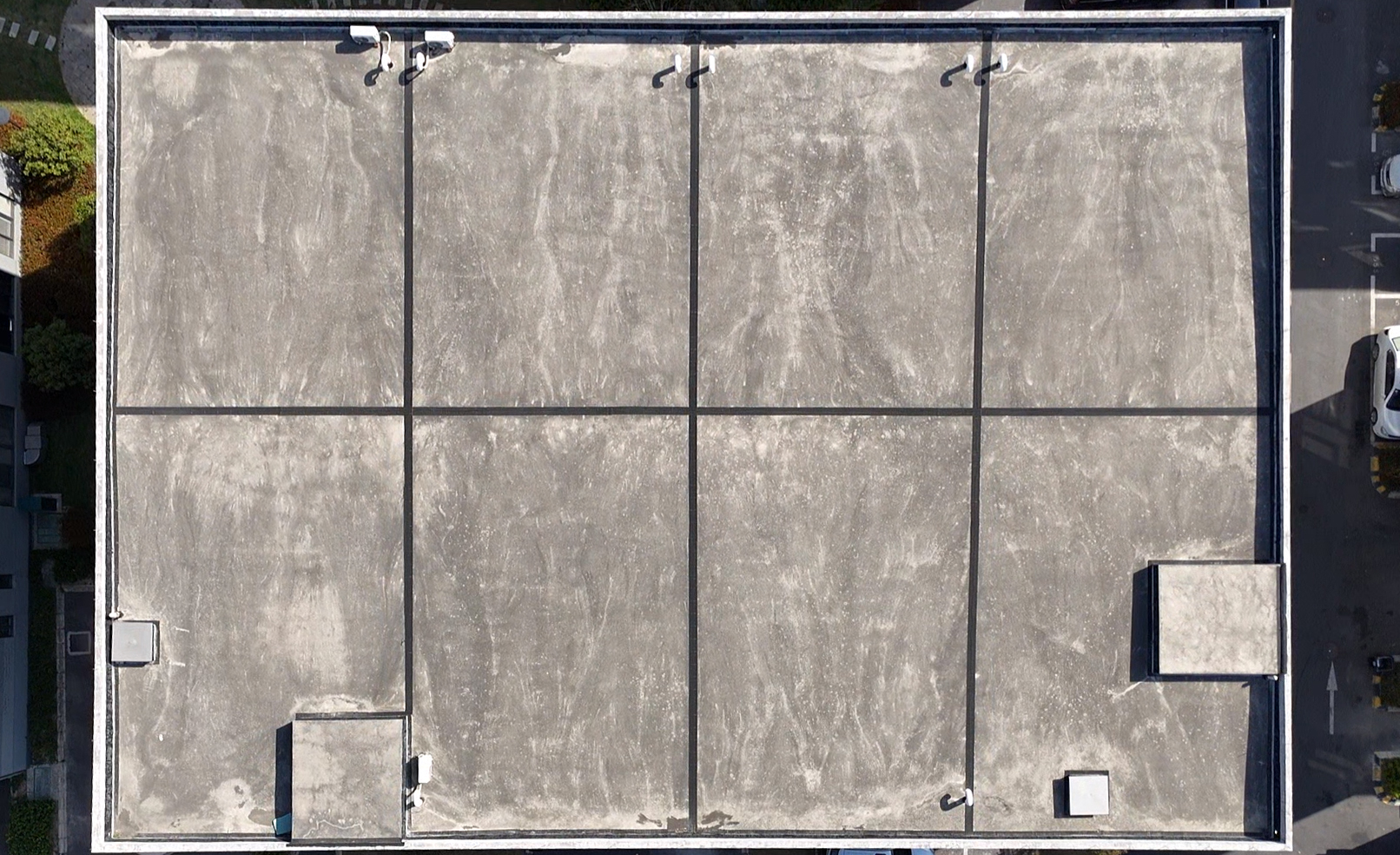

施工前屋面

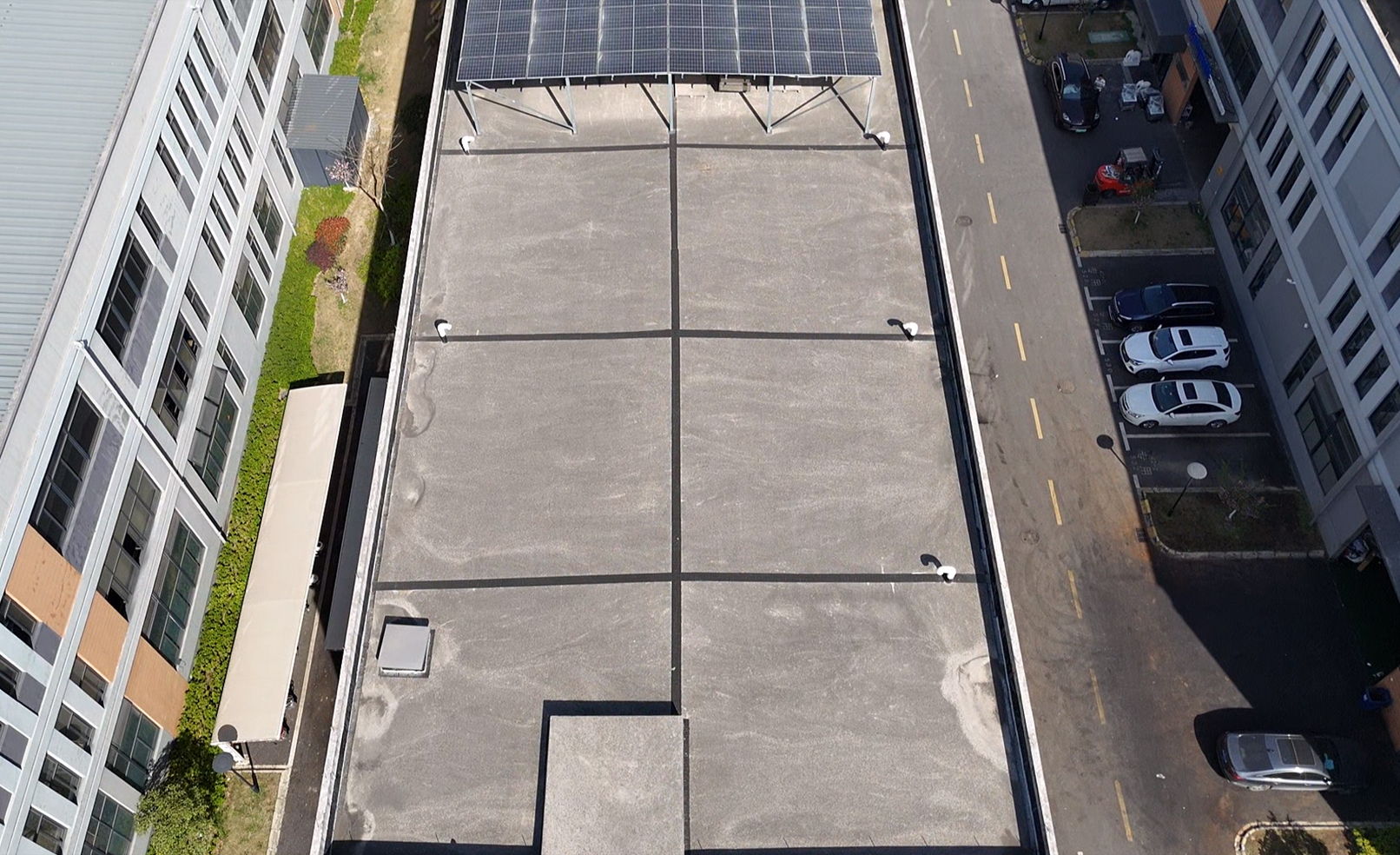

施工前屋面

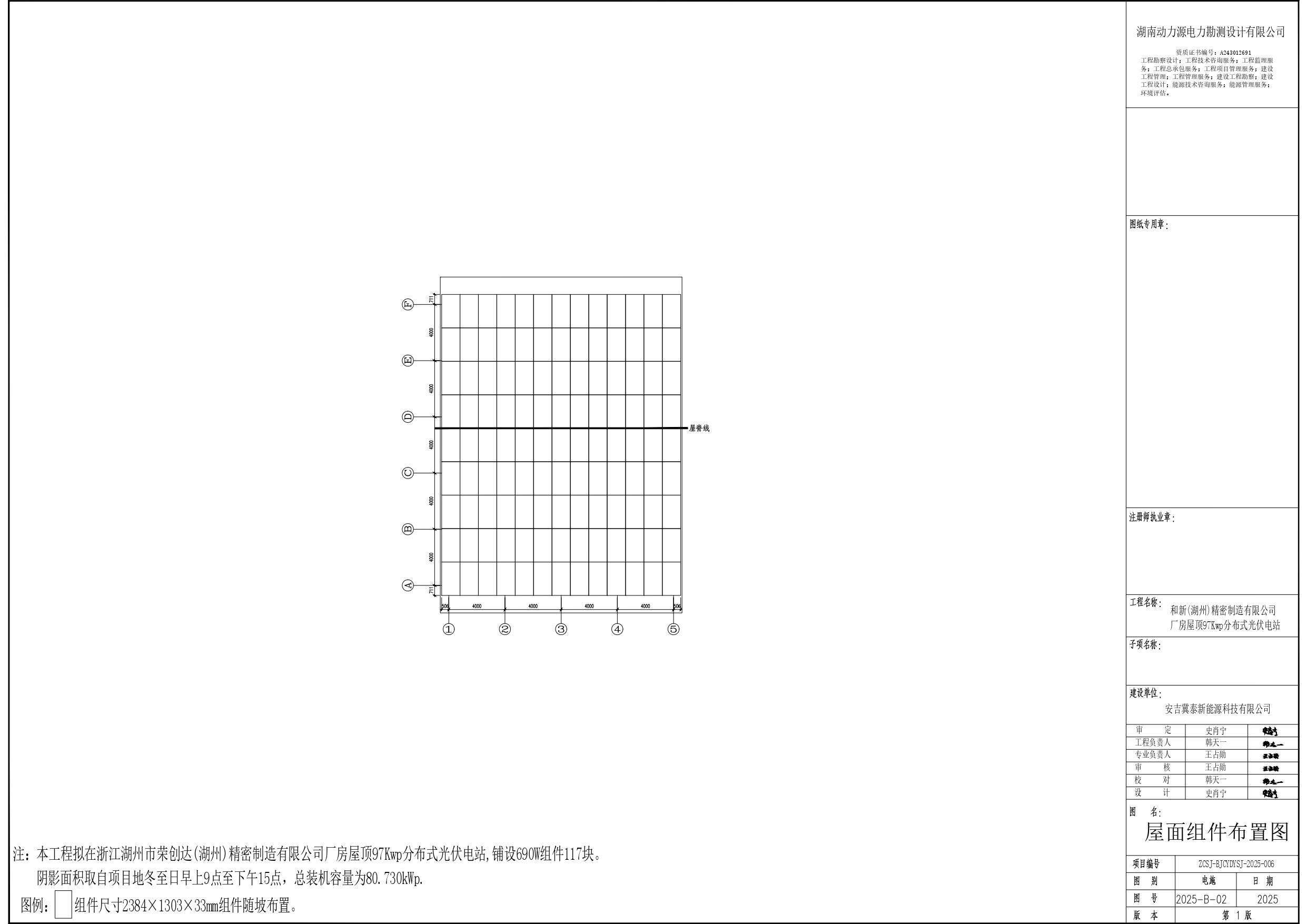

光伏排布图

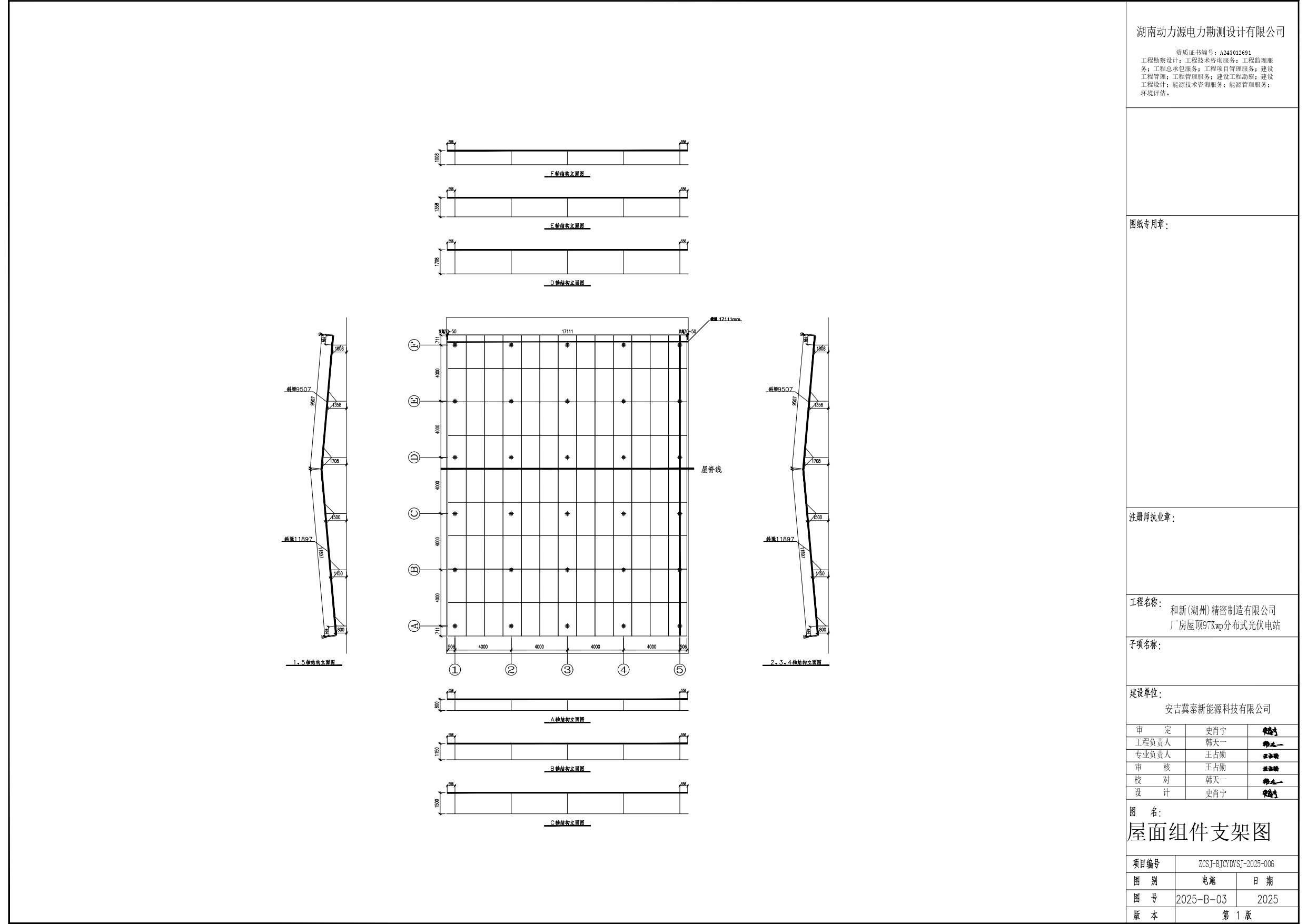

光伏支架图

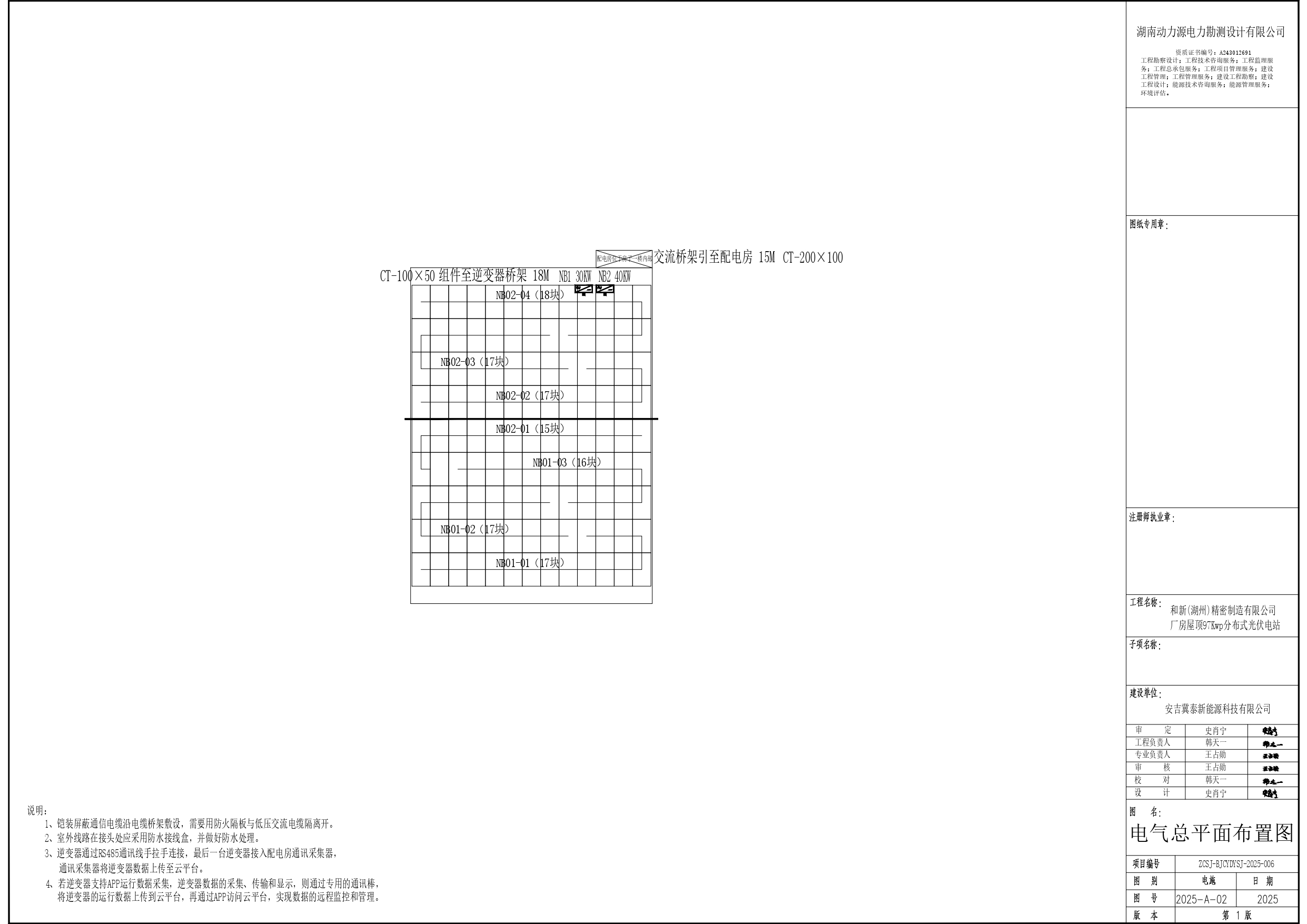

光伏串线图

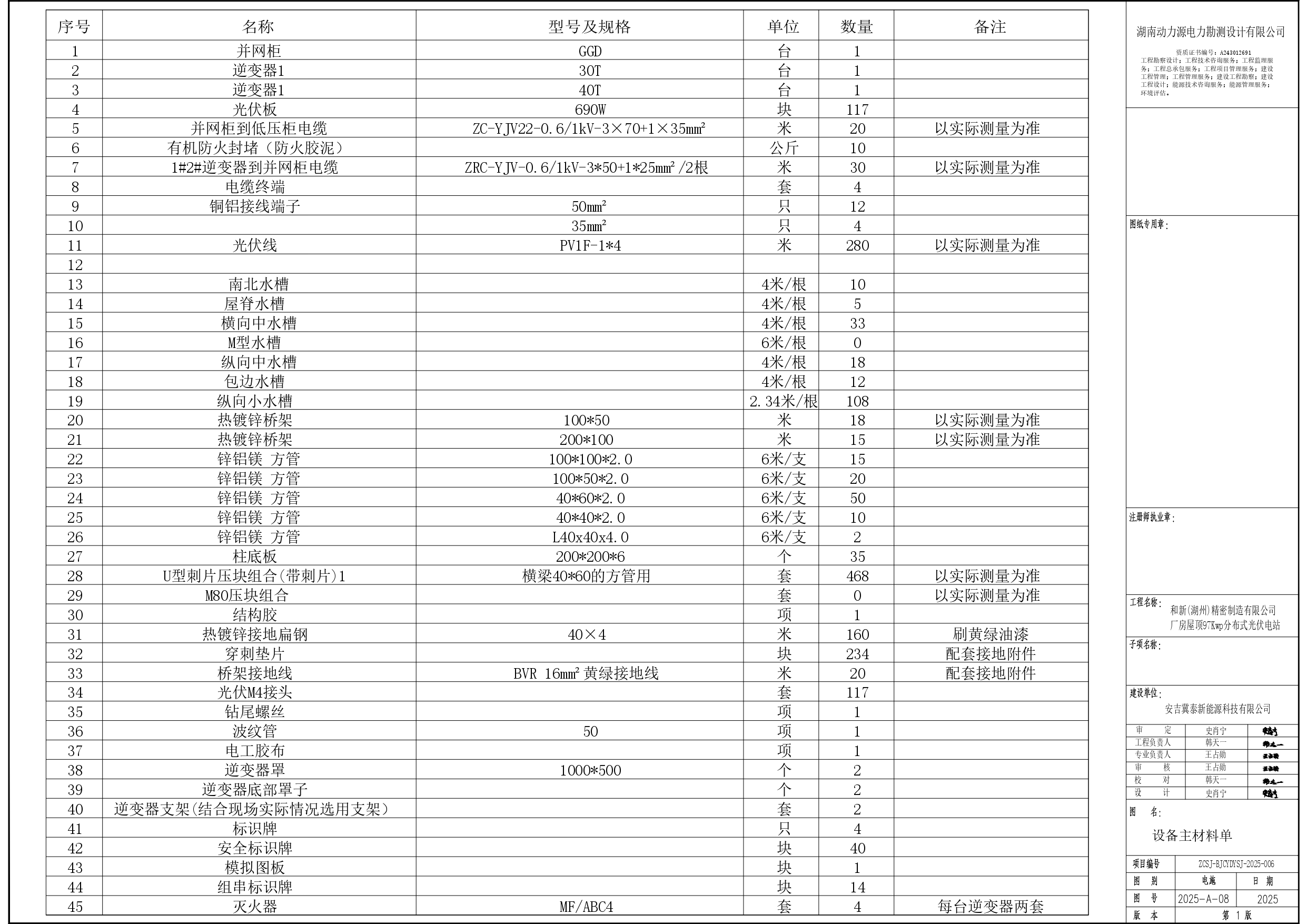

设备主材料单
